تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Brans
إصدار الشهادات: CNAS
رقم الموديل: WL-124
الوثيقة: WL-124 Shear Beam Load Cell...NS.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1
وقت التسليم: 5-7 أيام عمل
شروط الدفع: تي / تي، ويسترن يونيون، خطاب الاعتماد
القدرة على العرض: 8000 قطعة/شهر
سعة: |
50 ~ 300 كجم |
الإخراج المقدر: |
2.0 ± 0.01mv/v |
مجمع الخطأ: |
0.05% خ |
الإثارة الموصى بها: |
10 ~ 15VDC |
مقاومة الجسر: |
385 ± 10 أوم |
مادة: |
سبائك الصلب |
حجم الكابل: |
ф5.4x6000mm (قابل للتخصيص) |
الحمل الزائد الآمن: |
120٪ F.S |
عملية درجة الحرارة.: |
-10 ~ 50 درجة مئوية |
فئة الحماية:: |
IP66 (قابل للتخصيص) |
رصيد صفري: |
± 1.00 ٪ mV/v |
سعة: |
50 ~ 300 كجم |
الإخراج المقدر: |
2.0 ± 0.01mv/v |
مجمع الخطأ: |
0.05% خ |
الإثارة الموصى بها: |
10 ~ 15VDC |
مقاومة الجسر: |
385 ± 10 أوم |
مادة: |
سبائك الصلب |
حجم الكابل: |
ф5.4x6000mm (قابل للتخصيص) |
الحمل الزائد الآمن: |
120٪ F.S |
عملية درجة الحرارة.: |
-10 ~ 50 درجة مئوية |
فئة الحماية:: |
IP66 (قابل للتخصيص) |
رصيد صفري: |
± 1.00 ٪ mV/v |
الخصائص والتطبيقات

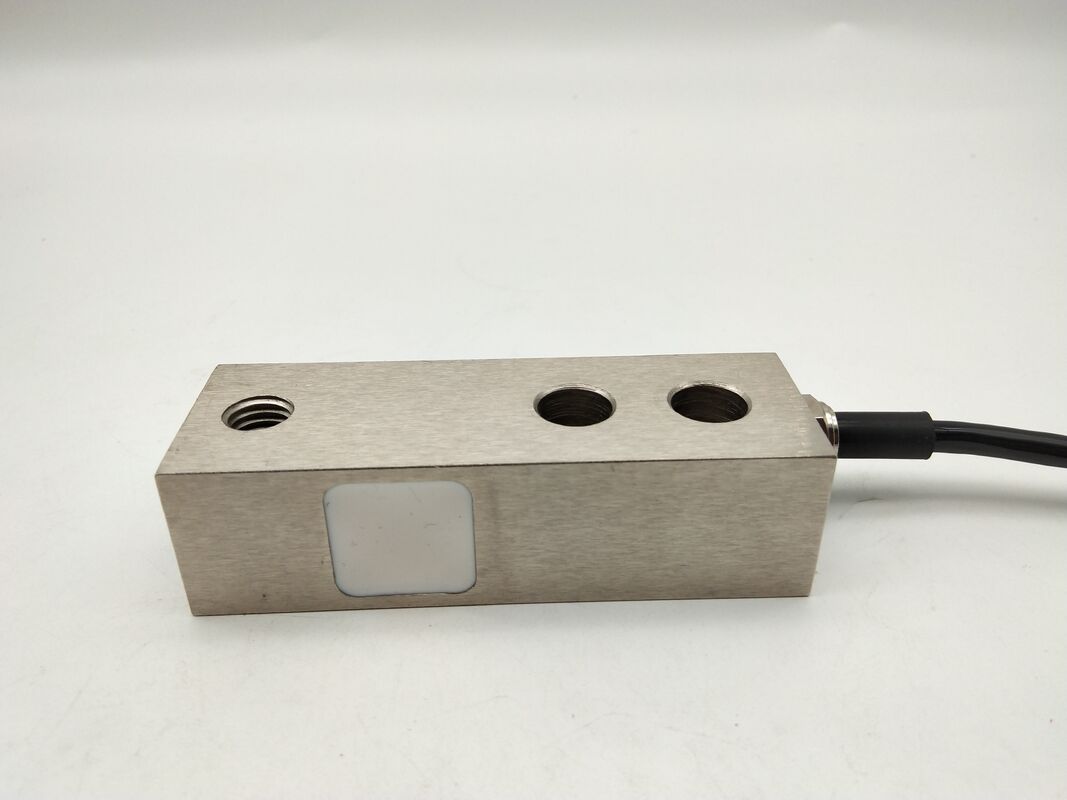

WL-124 هي خلية تحميل شعاع القطع المصنوعة من الصلب المسبوب عالية القوة، مصممة لسرعات تتراوح من 50 كجم إلى 300 كجم. تم تحسين خلية تحميل شعاع القطع هذه للاتصال بالتوازي،مما يجعلها مناسبة لمختلف الميزانات الإلكترونية للشاحنات الحادة للغاية، ومقاييس رافعة ذات مسار واحد ، ومقاييس هوبر ، وغيرها من أنظمة الوزن الصناعي. يمكن أيضًا تجهيزها بوحدة وزن لمقاييس الخزان ، ومقاييس التفريغ ، ومقاييس هوبر.أطوال مختلفة من الكابلات وخيارات أخرى متاحة.
توفر هذه الخلية الحمولة في شعاع القطع خطأً مجتمعاً يبلغ ≤±0.05%F.S. ، وعدم خطية يبلغ ≤±0.05%F.S. ، وتكرارية يبلغ ≤±0.02%F.S. المخرج الاسمي هو 2.0±0.01mV/V ، والتوازن الصفر هو ±1.00%mV/V ،ومقاومة العزل ≥5000MΩ/100VDCمع الإثارة الموصى بها من 10 ~ 15 VDC ، يوفر هذا المستشعر قياسات موثوقة للتطبيقات الصناعية الثقيلة.
يوفر WL-124 حماية IP66 كمعيار ، مع تصنيفات أعلى قابلة للتخصيص. يعمل في نطاق -10 ° C إلى 50 ° C. يبلغ طول الكابل القياسي Φ5.4mm × 6000mm ، مع وجود أطوال مخصصة.الحمل الزائد الآمن 150%إن بناء الفولاذ اللاسلكي يضمن أداءً قويًا تحت الأحمال العالية والظروف القاسية.
تطبيق نموذجي:
الميزانات الإلكترونية للشاحنات الدقيقة جداً: الوزن المنخفض للسيارات
الميزانات الرافعة ذات المسار الواحد: الوزن العلوي للحمولة المرفوعة
الميزانات: وزن المواد السائبة
مقاييس الخزانات: مراقبة وعاء التخزين السائل أو الصلب
مقاييس الشرائح: الجرعة الدقيقة للمكونات للعمليات الصناعية
وحدات الوزن: متكاملة في أنظمة الوزن الصناعية المخصصة
المواصفات:
| السعة | 50 إلى 300 كجم |
|---|---|
| خطأ مركب | 0.05% F.S. |
| غير خطية | 0.05% F.S. |
| التكرار | 0........ |
| الناتج القياسي | 2.0±0.01mV/V |
| الرصيد الصفر | ± 1.00٪ ملف/فولت |
| مقاومة العزل | > 5000 مليونΩ/100VDC |
| الإثارة الموصى بها | 10 ~ 15VDC |
| المواد | الفولاذ المسبوب |
| درجة حرارة العملية | -10~50 درجة مئوية |
| الحمل الزائد الآمن | 120٪ F.S |
| فئة IP | IP66 (يمكن تخصيصه) |
| حجم الكابل | ف5.4x6000mm ((يمكن تخصيصه) |
البعد ((MM):
اتجاه الحمل:
الأسلاك:
معايير حزم خلايا الحمل والشحن
في (برانز) ، نطبق بروتوكولات تغليف صارمة لضمان وصول خلية الحمل الخاصة بك في حالة مثالية:
1- عبوات واقية متعددة الطبقات
• الحماية الأساسية: كل وحدة مغلقة تحت الفراغ في فيلم حاجز ضد الرطوبة
• التغطية الثانوية: رغوة EPS عالية الكثافة صُبّت على محاور خلية الحمل
• الأمن الثالث: حاوية شحن مزدوجة الجدران
2نظام تخفيف الصدمات المتقدم
• التخفيف من الاهتزازات متعددة المحاور مع لف الفقاعات PE
• حماية الحواف لجميع المكونات الحساسة
• وضع علامات "هشة" و"هذه الجانب" حسب معايير ISTA
3ضمان المرور الآمن
• شريط أمني لا يمكن التلاعب به مع شعار الشركة
• ملصقات الشحن ذات الرموز الشريطية مع تتبع QR
• الوزن المعتمد عند الإرسال للتحقق من الشحن
4شبكة الخدمات اللوجستية المتميزة
• شراكة مع DHL/FedEx/UPS لتغطية عالمية
• تحديثات تتبع في الوقت الحقيقي عبر الرسائل القصيرة / البريد الإلكتروني
• مراقبة الشحنات على مدار الساعة من قبل فريق الخدمات اللوجستية
بروتوكول ما بعد التسليم:
• التفتيش الموصى به خلال 48 ساعة
• يجب أن تتضمن مطالبات التعويضات الصور الأصلية للتعبئة
