تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Brans
إصدار الشهادات: CNAS
رقم الموديل: دبليو ال-120
الوثيقة: WL-120 Single Point Load Ce...NS.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1
وقت التسليم: 5-7 أيام عمل
شروط الدفع: تي / تي، ويسترن يونيون، خطاب الاعتماد
القدرة على العرض: 8000 قطعة/شهر
سعة: |
50 ~ 1000 كجم |
الإخراج المقدر: |
2.0 ± 10٪ مللي فولت / فولت |
دقة مجتمعة: |
± 0.017٪ F.S. |
الإثارة الموصى بها: |
10 ~ 15VDC |
مقاومة الجسر: |
420±20Ω |
مادة: |
سبائك الألومنيوم |
كابل: |
ф5x2000mm (قابل للتخصيص) |
الحمل الزائد الآمن: |
150% F.S |
درجة حرارة: |
-10~40 درجة مئوية |
حماية: |
IP66 (قابل للتخصيص) |
منصة ماكس: |
800 × 800 مم |
سعة: |
50 ~ 1000 كجم |
الإخراج المقدر: |
2.0 ± 10٪ مللي فولت / فولت |
دقة مجتمعة: |
± 0.017٪ F.S. |
الإثارة الموصى بها: |
10 ~ 15VDC |
مقاومة الجسر: |
420±20Ω |
مادة: |
سبائك الألومنيوم |
كابل: |
ф5x2000mm (قابل للتخصيص) |
الحمل الزائد الآمن: |
150% F.S |
درجة حرارة: |
-10~40 درجة مئوية |
حماية: |
IP66 (قابل للتخصيص) |
منصة ماكس: |
800 × 800 مم |
الخصائص والتطبيقات

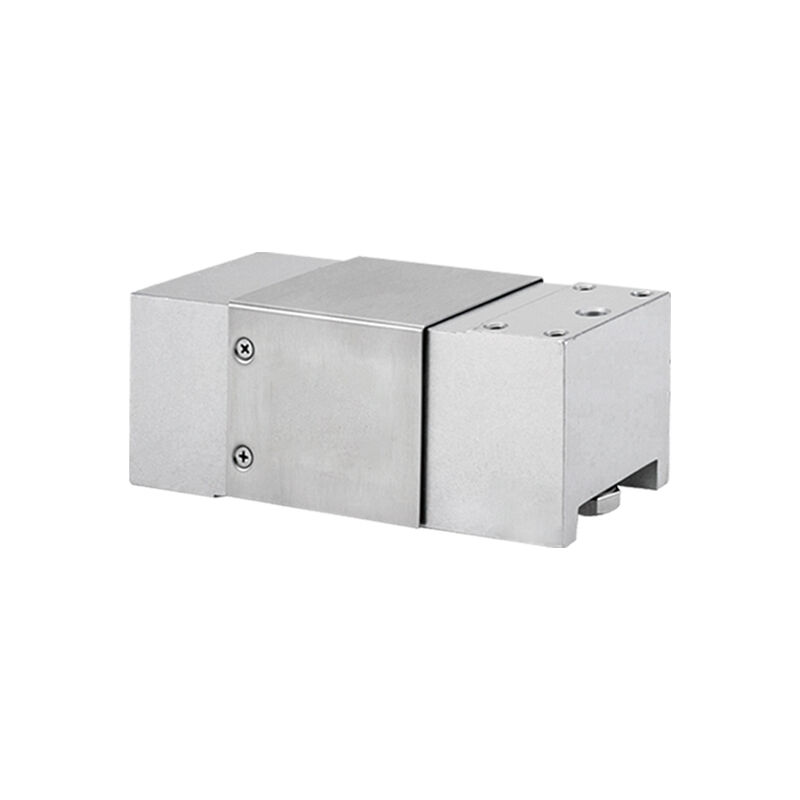

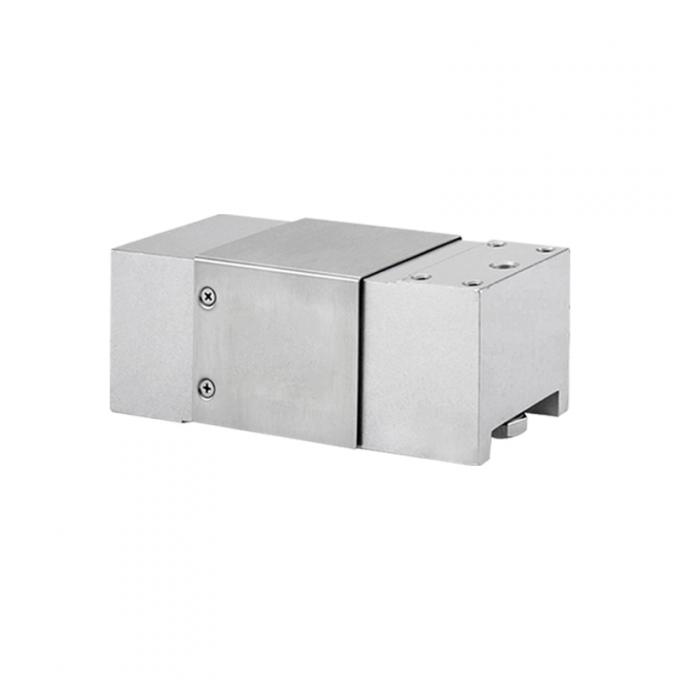

WL-120 هي خلية حمولة نقطة واحدة مصنوعة من سبيكة الألومنيوم عالية القوة ، تغطي نطاقًا واسعًا من السعة من 50 كجم إلى 1000 كجم مع الحجم الأقصى للمنصة من 800 × 800 مم.هذه الخلية حمولة نقطة واحدة يحتوي على هيكل مضغوط التي تدعم وزنها الديناميكية، مما يجعلها مثالية لأنظمة التدقيق في مواد البناء، الطاقة السائلة، ملء الغاز، العلب، وغيرها من التطبيقات الصناعية.يمكن تخصيص طول الكابلات والخيارات الأخرى لتلبية متطلبات التثبيت الخاصة.
هذه الخلية الحمل نقطة واحدة يحقق خطأ مجتمعة ≤ ± 0.017٪ F.S. ، غير خطية ≤ ± 0.017٪ F.S. ، وتكرار ≤ ± 0.017٪ F.S.ومقاومة العزل ≥5000MΩ/100VDCمع الإثارة الموصى بها من 10 ~ 15 VDC ، يضمن هذا المستشعر قياسات مستقرة ومتكررة لعمليات الوزن الديناميكية عالية السعة في البيئات المتطلبة.
يوفر WL-120 حماية IP66 كمعيار ، مع تصنيفات أعلى قابلة للتخصيص المتاحة. يعمل في نطاق -10 ° C إلى 40 ° C ويتراوح النزوح الاسمي من 0.3mm إلى 0.5 ملم حسب الحمل المطبقالكابل القياسي Φ5mm × 2000mm، ويمكن طلب أطوال مخصصة.والبناء القوي من سبيكة الألومنيوم يوفر موثوقية طويلة الأجل في ظل ظروف صناعية ثقيلة.
تطبيق نموذجي:
ملء الطاقة السائلة: التحقق من وزن حاويات الوقود والزيت والمواد الكيميائية
ملء أسطوانة الغاز: مراقبة أوزان البروبان أو البوتان أو الغاز المضغوط
أنظمة العلب: فحص مستوى ملء الأغذية المعلبة والمشروبات والهباء الجوي
مواد البناء: قياس أكياس الاسمنت، الخليط الجاف، أو حاويات الخام
الوزن الديناميكي: فرز الوزن بسرعة عالية في خطوط الإنتاج
أوزان المنصات الصناعية: أنظمة الوزن ذات الشكل الكبير تصل إلى 800 × 800 مم
المواصفات:
| السعة | 50 إلى 1000 كجم |
|---|---|
| خطأ مركب | 0.017% F.S. |
| غير خطية | 0.017% F.S. |
| التكرار | 0.017% F.S. |
| الناتج القياسي | 2.0±10% ملف/فولت |
| الرصيد الصفر | ± 0.02%mV/V |
| مقاومة العزل | > 5000 مليونΩ/100VDC |
| الإثارة الموصى بها | 10 ~ 15VDC |
| المواد | سبيكة الألومنيوم |
| درجة حرارة العملية | -10~40 درجة مئوية |
| الحمل الزائد الآمن | 150% F.S. |
| فئة IP | IP66 (يمكن تخصيصه) |
| حجم الكابل | ف5x2000mm ((يمكن تخصيصه) |

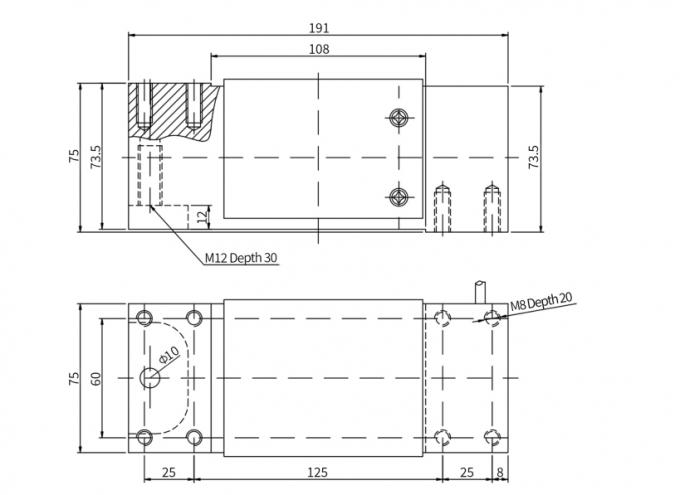

البعد ((MM):
اتجاه الحمل:

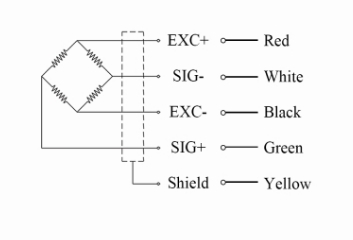

الأسلاك:
معايير حزم خلايا الحمل والشحن
لضمان الوصول الآمن إلى موقعك، سيتم تعبئة خلية الحمل بعناية وشحنها. عملية التعبئة هي كما يلي:
1سيتم وضع خلية الحمولة في صندوق من الورق المقوى لحمايتها من الأضرار الخارجية أثناء الشحن.
2سيتم تعبئة الصندوق مع غطاء الرغوة لتوفير غطاء إضافي ومنع خلية الحمل من التحرك أثناء الشحن.
3سيتم إغلاق خلية الحمل في كيس بلاستيكي لحمايتها من الرطوبة والعوامل البيئية الأخرى.
4سيتم توفير طبقات إضافية من لفائف الفقاعات للحماية الإضافية.
5- الصندوق مُصَلَّق بشكل جيد لمنع التلاعب.
6ملصق شحن مع عنوانك ومعلومات المنتج المرفقة إلى الصندوق.
7يتم شحن الطرد باستخدام ناقل شحن موثوق به وموثوق به.
بروتوكول ما بعد التسليم:
• التفتيش الموصى به خلال 48 ساعة
• يجب أن تتضمن مطالبات التعويضات الصور الأصلية للتعبئة
