تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Brans
إصدار الشهادات: CNAS
رقم الموديل: دبليو ال-120
الوثيقة: WL-120 Single Point Load Ce...NS.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1
وقت التسليم: 5-7 أيام عمل
شروط الدفع: تي / تي، ويسترن يونيون، خطاب الاعتماد
القدرة على العرض: 8000 قطعة/شهر
سعة: |
50 ~ 1000 كجم |
الإخراج المقدر: |
2.0 ± 10٪ مللي فولت / فولت |
دقة مجتمعة: |
± 0.017٪ F.S. |
الإثارة الموصى بها: |
10 ~ 15VDC |
مقاومة الجسر: |
420±20Ω |
مادة: |
سبائك الألومنيوم |
حجم الكابل: |
ф5x2000mm (قابل للتخصيص) |
الحمل الزائد الآمن: |
150% F.S |
درجة حرارة: |
-10~40 درجة مئوية |
حماية: |
IP66 (قابل للتخصيص) |
منصة ماكس: |
800 × 800 مم |
الإزاحة الاسمية: |
0.3~0.5مم |
سعة: |
50 ~ 1000 كجم |
الإخراج المقدر: |
2.0 ± 10٪ مللي فولت / فولت |
دقة مجتمعة: |
± 0.017٪ F.S. |
الإثارة الموصى بها: |
10 ~ 15VDC |
مقاومة الجسر: |
420±20Ω |
مادة: |
سبائك الألومنيوم |
حجم الكابل: |
ф5x2000mm (قابل للتخصيص) |
الحمل الزائد الآمن: |
150% F.S |
درجة حرارة: |
-10~40 درجة مئوية |
حماية: |
IP66 (قابل للتخصيص) |
منصة ماكس: |
800 × 800 مم |
الإزاحة الاسمية: |
0.3~0.5مم |
الميزات والتطبيقات

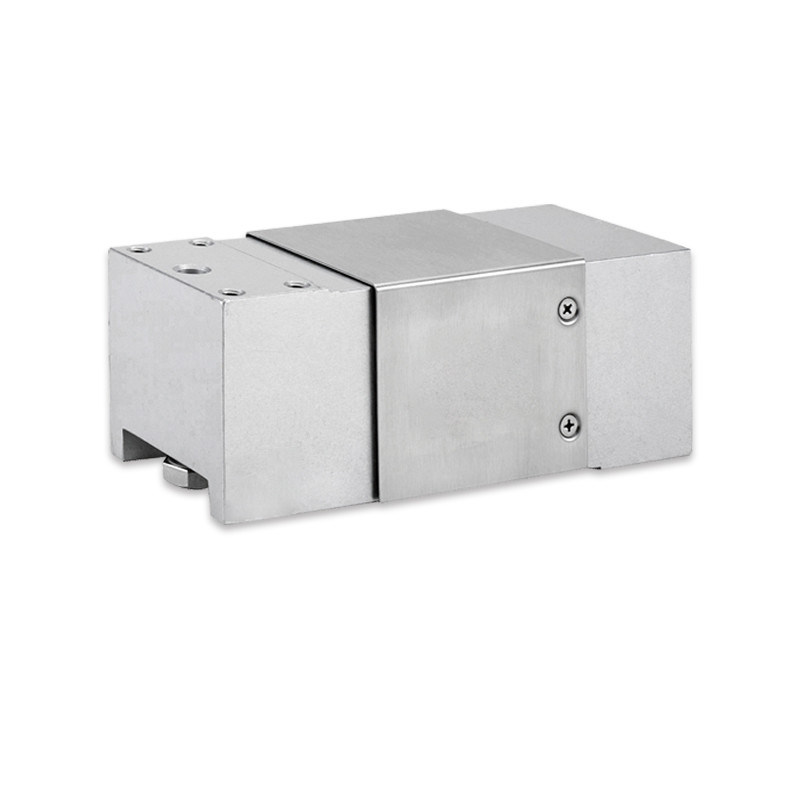

إن WL-120 عبارة عن خلية تحميل أحادية النقطة مصنوعة من سبائك الألومنيوم عالية القوة، ومصممة لسعات تتراوح من 50 كجم إلى 1000 كجم مع أقصى حجم للمنصة يبلغ 800 × 800 مم. تتميز خلية التحميل ذات النقطة الواحدة هذه بهيكل مدمج يدعم الوزن الديناميكي، مما يجعلها مناسبة لأنظمة تدقيق الوزن في مواد البناء، والطاقة السائلة، وملء الغاز، والتعليب، والتطبيقات الصناعية ذات الصلة. تتوفر أطوال الكابلات المختلفة وخيارات أخرى.
توفر خلية التحميل ذات النقطة الواحدة خطأً مشتركًا قدره ±±0.017%FS، وعدم خطية ±±0.017%FS، وقابلية تكرار ±±0.017%FS. الخرج المقدر هو 2.0±10%mV/V، والتوازن الصفري هو ±0.02mV/V، ومقاومة العزل هي ≥5000MΩ/100VDC. مع الإثارة الموصى بها من 10 إلى 15 فولت تيار مستمر، يوفر هذا المستشعر قياسات مستقرة وقابلة للتكرار لبيئات الوزن الديناميكية عالية السعة.
يوفر WL-120 حماية IP66 بشكل قياسي، مع توفر تقييمات أعلى قابلة للتخصيص. تعمل في درجة حرارة تتراوح من -10 درجة مئوية إلى 40 درجة مئوية، وتتراوح الإزاحة الاسمية من 0.3 مم إلى 0.5 مم اعتمادًا على الحمل. الكابل القياسي هو Φ5mm × 2000mm، مع أطوال مخصصة متاحة. الحمل الزائد الآمن هو 150% FS، ويضمن البناء القوي من سبائك الألومنيوم متانة طويلة الأمد في ظل الظروف الصناعية الصعبة.
التطبيق النموذجي:
مواد البناء: فحص وزن الأكياس أو الكتل أو المواد السائبة
الطاقة السائلة: التعبئة والتحقق من الوزن لحاويات الوقود
تعبئة الغاز: مراقبة وزن الأسطوانة للبروبان أو البيوتان أو الغازات الصناعية
خطوط التعليب: التحقق من مستوى التعبئة للأطعمة المعلبة أو المشروبات أو الهباء الجوي
فحص الوزن الديناميكي: فرز الوزن أثناء الحركة على أنظمة النقل
موازين المنصة الصناعية: منصة كبيرة الحجم يصل وزنها إلى 800×800 مم
تحديد:
| سعة | 50 ~ 1000 كجم |
|---|---|
| خطأ مجتمعة | 0.017% خس |
| عدم الخطية | 0.017% خس |
| التكرار | 0.017% خس |
| الإخراج المقدر | 2.0±10% ملي فولت/فولت |
| الرصيد صفر | ±0.02% ملي فولت/فولت |
| مقاومة العزل | > 5000 مأوم/100 فولت تيار مستمر |
| الإثارة الموصى بها | 10 ~ 15 فولت تيار مستمر |
| مادة | سبائك الألومنيوم |
| درجة حرارة التشغيل | -10 ~ 40 درجة مئوية |
| الزائد الآمن | 150% خ |
| فئة الملكية الفكرية | IP66 (قابل للتخصيص) |
| حجم الكابل | Ф5x2000mm (قابل للتخصيص) |
البعد (مم):
اتجاه التحميل:
الأسلاك:
تعبئة وتغليف خلايا الحمل ومعايير الشحن
لضمان الوصول الآمن إلى موقعك، سيتم تعبئة خلية التحميل وشحنها بعناية. عملية التعبئة هي كما يلي:
1. سيتم وضع خلية التحميل في صندوق من الورق المقوى القوي لحمايتها من التلف الخارجي أثناء الشحن.
2. سيتم ملء الصندوق بحشوة رغوية لتوفير توسيد إضافي ومنع خلية التحميل من التحرك أثناء الشحن.
3. سيتم إغلاق خلية التحميل في كيس بلاستيكي لحمايتها من الرطوبة والعوامل البيئية الأخرى.
4. سيتم توفير طبقات إضافية من غلاف الفقاعات لمزيد من الحماية.
5. يتم لصق الكرتون بشكل آمن لمنع العبث به.
6. يتم إرفاق ملصق الشحن بعنوانك ومعلومات المنتج بالصندوق.
7. يتم شحن الطرد باستخدام شركة شحن موثوقة وموثوقة.
بروتوكول ما بعد التسليم:
• يوصى بالفحص خلال 48 ساعة
• يجب أن تتضمن مطالبات الأضرار صور التغليف الأصلية
